Реле PZ-832 RC (ДР-832Р), четырехуровневое

Есть в наличии

Цена: 2005,70 грн.

Гарантия: 18 месяцев

Производитель: "F&F" (Польша)

Количество:
Купить




Дополнительные изображения


Реле одноуровневое PZ-828 RC (ДР-828Р)

Есть в наличии!

970,60 грн.

Реле PZ-829 RC (ДР-829Р), двухуровневое

Есть в наличии!

1308,00 грн.

Зонд для PZ-829 RC B и PZ-832 RC

Есть в наличии!

159,60 грн.

Cкачать инструкцию



Описание

Назначение: Датчик уровня воды или других жидкостей PZ-832, служит для выявления наличия жидкости, способной проводить электрический ток на уровне высоты датчиков влажности.

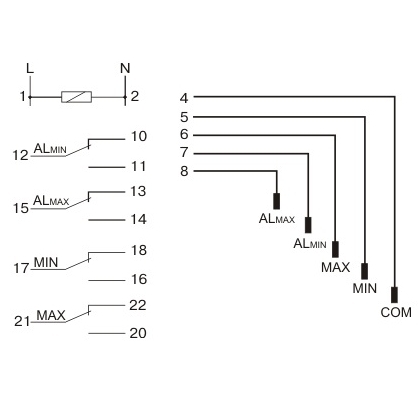

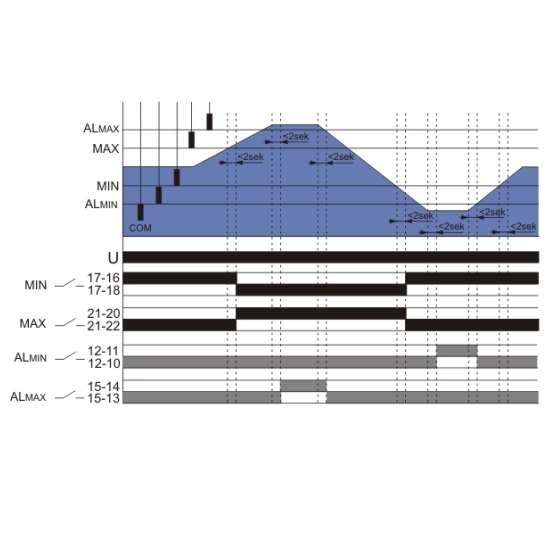

Принцип работы: реле поддерживает положение жидкости в заданных пределах. В том случае, если её положение окажется ниже МИН  (электроды МИН и ЗАГ разомкнуты) — контакт реле МИН переключится в позицию 17-16 (работа НАПОЛНЕНИЕ), а контакт МАКС останется в позиции 21-22. По достижению жидкостью показателя МАКС (замыкаются электроды МАКС и ЗАГ) — контакт реле МИН переключится в позицию 17-18 (работа ОПУСТОШЕНИЕ), а контакт МАКС — в позицию 21-20. Аварийное состояние: Сигн.МИН (состояние ХОЛОСТОГО ХОДА) — в случае если уров.жидкости снизится до Сигн.МИН (разомкнуты электроды Сигн.МИН и ЗАГ) контакт Сигн.МИН переключится в позицию 12-11; Сигн.МАКС (состояние ПЕРЕПОЛНЕНИЕ) — при достижении Сигн.МАКС (замкнуты электроды Сигн.МАКС и ЗАГ) контакт реле Сигн.МАКС переключится в позицию 15-14.

Применяется для: датчик уровня контролирует положение веществ проводящих ток в резервуарах, бассейнах, башнях водонапорных. Также необходим для управления электродвигателями насосных установок.

Монтаж: в распределительный щит на Дин-рейку 35 мм.

Как купить: Сигнализатор уровня воды PZ-832 RC приобрести есть возможность в нужном количестве в нашем магазине. Заказы принимаются в телефонном режиме, или через корзину. Доставку производим по всей территории Украины.

Характеристики


Параметр Значение
Напряжение питания: 220 В
Ток нагрузки МИН и МАКС: 2х16 А
Ток нагрузки Сигн.МИН и Сигн.МАКС: 2х8А
Группы выходных контактов: 4 переключающих
Чувствительность регулируемая: 1 - 100 кОм
Задержка срабатывания: 1 - 2 c
Напряжение измерительных выходов: не более 6 В
Сигнализация срабатывания: зеленый светодиод
Сигнализация работы: желтый светодиод
Сигнализация аварийных уровней: 2 красных светодиода
Сигнализация уровней МИН и МАКС: 2 зеленых светодиода
Потребляемая мощность: 1,1 Вт
Присоединение проводов: зажимы винтовые 2,5 мм2
Выносливость контактов: 105 включений
Диапазон рабочих температур: от -25°С до +50°С
Размеры: 5 модулей типа S (85 мм)
Монтаж: на DIN-рейке 35 мм

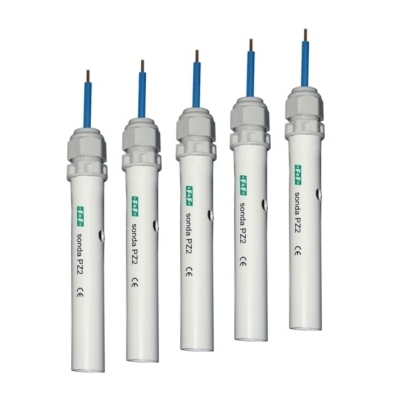

Тип зонда: 5 зондов ДР-2
Датчик жидкости: электрод из кислотостойкой стали + изолятор Pg9
Габариты электрода: d=15 мм, h=95 мм
Подсоединения к реле уровня: кабель 1,5 м
Напряжение на контактах датчика: не более 6 В
Ток на контактах датчика: не более 0,13 мА
Возможность продления кабеля: да, до 100 м
Назначения: ДР-829Р, ДР-832Р
