Автомат ввода резерва (однофазный) PF-441

Есть в наличии

Цена: 1700,00 1582,00 грн.

Гарантия: 24 месяца

Производитель: "F&F" (Польша)

Количество:
Купить




Дополнительные изображения


Cкачать инструкцию



Описание

Принцип работы:

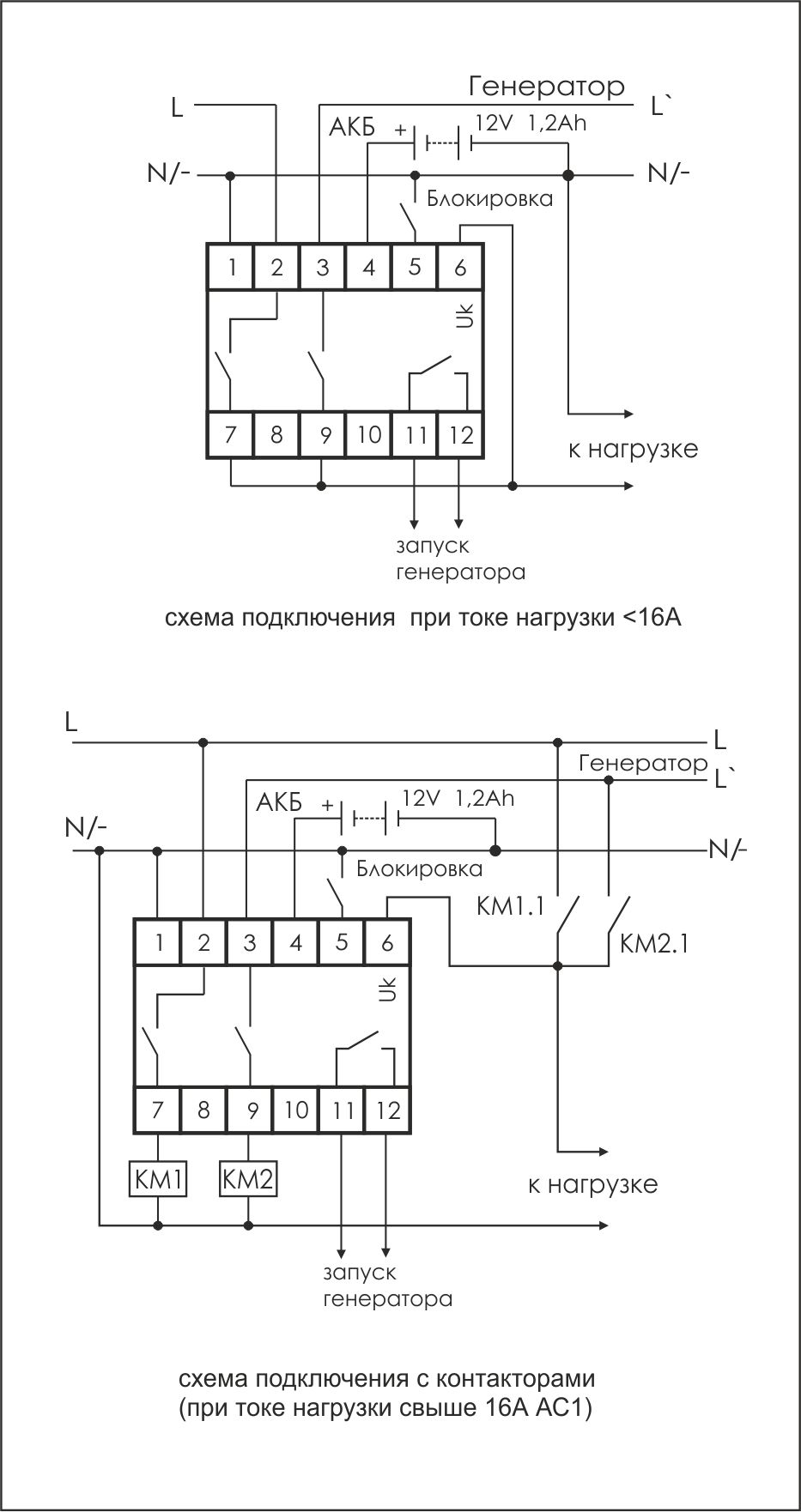

Если напряжение в сети в допустимых пределах, нагрузка через замкнутые контакты 2-7 подключена к сети. При выходе напряжения за установленные пределы контакты 2-7 размыкаются, и нагрузка отключается. Через 15 секунд замыкаются контакты 11-12 и подается сигнал на запуск генератора. После выхода его в рабочий режим (напряжение генератора стабильно и находится в допустимых пределах) контакты 3-9 замыкаются, и нагрузка подключается к генератору. При восстановлении напряжения в сети через 10 секунд контакты 3-9 размыкаются, через 0,3 секунды замыкаются контакты 2-7 и нагрузка подключается к сети питания.

Отличительные особенности:

  • работа с генераторными установками;
  • регулируемое время переключения;
  • регулируемый верхний порог переключения.

Функциональные возможности:
- контроль верхнего и нижнего допустимых пределов напряжения;
- защита нагрузки от пониженного и повышенного напряжения;
- контроль включения нагрузки, защита от «встречного» напряжения;
- формирование сигнала запуска генератора;
- контроль запуска генератора;
- аварийное отключение нагрузки внешним сигналом;
​- работа от внешней аккумуляторной батареи и ее поддержание в рабочем состоянии.

Характеристики


Параметр Значение
Напряжение питания: (Основной ввод/ввод генератора)
Основной ввод: 230 В; 50 Гц
Ввод генератора: 230 В; 50 Гц
Максимальное напряжение питания: 400 В AC
Макс. коммутируемый ток: 16 А (АС 1)
Контакты: 3NO
Порог напряжения - регулируемый: нижний U1 150-210 В
Порог напряжения отключения: верхний 270 В
Время переключения: 0,3 с
Время вкл. основного ввода при восстановлении напряжения: 10 с
Время запуска генератора: 5-120 с
Время ускоренного отключения <0.1 с (при U>300 В)
Диапазон рабочих температур: от -25 до +50 °С
Степень защиты: IP20
Потребляемая мощность: 1,5 Вт
Габариты: 52,5х90x65 мм
Тип корпуса: 3S
Масса: 152 г
Монтаж: на DIN-рейке 35 мм
