Описание

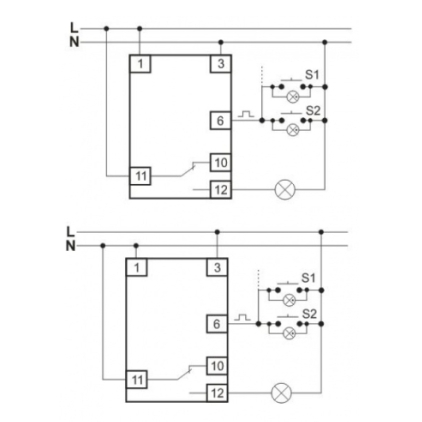

Назначение: Бистабильное реле BIS-413 позволяет организовать управление освещением в квартире, доме из нескольких мест. Реализуется это с помощью 2х-проводной линии, используя соединенные в параллель кнопочные выключатели.

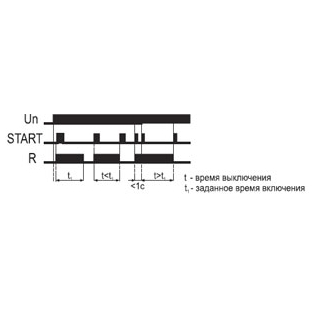

Принцип работы устройства: Нажатием любого из выключателей параллельной линии, приводит к срабатыванию прибора, и включению освещения. Отключится же устройство при получении повторного импульса выключателя или по истечению работы встроенного таймера. Если РБ-413 получает два электрических импульса подряд за время равное 1с, то освещение будет включено постоянно вплоть дополучение следующего сигнала выключателя.
Применение: управление освещением из нескольких точек в квартире. (коридоры, лестницы, аллеи, управление подсветкой из ряда фонарей и т.д.) В домах, гостиницах, реализуя схемы «включение при входе, выключение при выходе».
Монтаж: в щит на DIN-рейку 35мм. Работает с однопозиционными выключателями с неоновой подсветкой.
Как купить: Заказать реле BIS-413 с доставкой по Украине можно просто оставив заявку на покупку на нашем сайте. Изделие будет доставлено перевозчиком в любую точку страны.
Смотреть все импульсные реле.
Характеристики
Параметр | Значение |
---|---|
Напряжение питания: исполнение 1 | 220 В, 50 Гц |
Напряжение питания: исполнение 2 | 24V AC/DC |
Максимальный ток нагрузки: | 16 А |
Ток управления: | 1 мА |
Задержка включения: | 0,1 – 0,2 сек |
Задержка выключения: | от 1 до 12 мин |
Потребляемая мощность: | 0,8 Вт |
Рабочая температура: | от -25°С до +50°С |
Степень защиты: | IP40 |
Присоединение проводов: | зажимы винтовые 2,5 мм2 |
Выносливость контактов: | 105 включений |
Размеры: | 1 модуль типа S (17,5 мм) |
Монтаж: | на DIN-рейке 35 мм |
