О согласовании нагрузки простыми словами

Поскольку в этой статье речь пойдёт о том, как согласовать нагрузку при помощи контакторов, то с них и начнём.

Что представляет собой контактор?

Двухпозиционный электромагнитный аппарат, предназначенный для многократных дистанционных включений и выключений силовых электрических цепей при нормальном режиме работы. Наибольшее применение получили одно- и двухполюсные контакторы, работающие на постоянном токе, и трёхполюсные, работающие от переменного тока.

Принцип действия контакторов.

Подающееся напряжение, при помощи вспомогательной цепи тока, проходит по катушкам контактора, что приводит к переключению контактов в нём (одна из двух позиций). Когда же напряжение пропадает, (а в контакторе отсутствуют дополнительные механические средства удержания позиции контактов), контакты приводятся в первоначальное положение. Если контакторы постоянного тока обычно приводятся в действие электромагнитом постоянного тока, то контакторы переменного тока могут приводиться в действие электромагнитом, как постоянного, так и переменного тока.

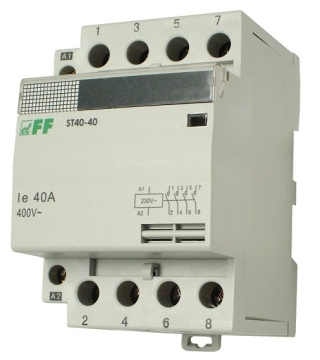

электромагнитный контакторДополнительно стоит упомянуть об обязательной практичности (надёжности) прибора. Вследствие постоянных частых коммутаций, к этому прибору предъявляются повышенные требования износостойкости, как по его механической части, так и по электрической.

Контакторы классифицируются ещё по целому ряду параметров (по току и напряжению цепей и катушек, по наличию вспомогательных контактов и т.д.), что определяет подбор приборов под конкретные задачи. Мы же укажем на принцип, вообще, по которому контакторы являются частью цепи в вопросе согласования нагрузки.

Роль контакторов.

Расчётная мощность управляемых устройств, — всевозможных реле, таймеров, — не всегда может соответствовать потребляемой мощности контролируемых ими приборов, что, конечно же, нельзя оставлять без внимания. Для решения этой проблемы и служат контакторы. В реальной ситуации подбирается контактор из расчёта данной потребляемой пиковой нагрузки и ставится после управляющего прибора по цепи. Таким образом, управляющий прибор подает напряжение на катушку контактора, а непосредственно контактор коммутирует нагрузку. Также он может служить в качестве дополнительного адаптивного устройства, когда необходимо перевести управление из однофазного устройства на агрегат, работающий, например, на три фазы. Между однофазным управляющим устройством и трёхфазным потребителем мощности ставится трёхфазный контактор, который и производит всё необходимое коммутирование.

Примечание. Для безопасной работы контактора необходимо учитывать возможные броски пускового тока, а также возможные перегрузки, соответствующим образом подбирая номинал устройства.

Послесловие.

Если вы хотите купить контактор для согласования нагрузки, то первое, он должен соответствовать этой нагрузке по всем нормативным требованиям и функциям, ну, и второе, быть, собственно, качественным прибором.
